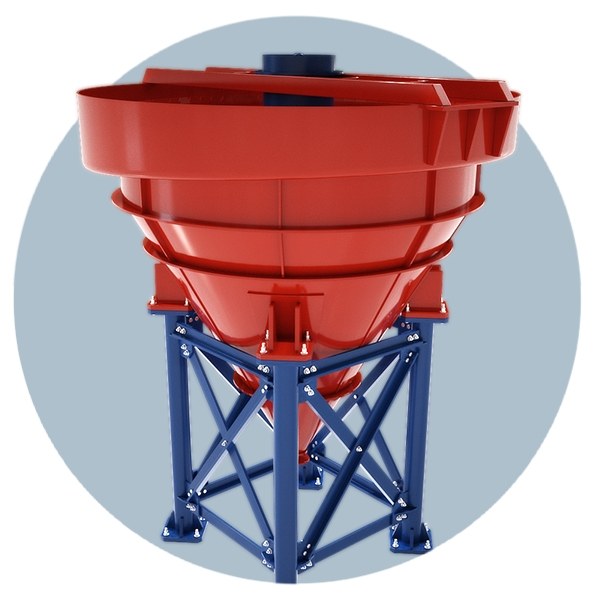

Сгустительная воронка СВ

Сгустительная воронка СВ

Купить сгустительную воронку СВ в Томске

Сгустительная воронка (сокращенно - СВ) используется в промышленности для обезвоживания либо обесшламливания песков, а также – с целью разделения мокрого песка на 2 класса по размеру частиц. В основном сгустительные воронки СВ востребованы в строительной индустрии для промывки и фракционного разделения песка.

Принцип работы сгустительной воронки

Воронка сгустительная СВ имеет конусную форму, у ее верхнего основания есть небольшой цилиндрический карман для перелива, другими словами – кольцевой желоб для слива пульпы через верх. В центре емкости находится цилиндрический патрубок, через который подается грязная шламовая вода. Далее она расходится к периферии, образуя восходящий поток жидкой грязи, который сливается в кольцевой желоб. Т.е. песок фракции до 0,14 мм в виде взвеси сливается с грязной водой через верх пульпосборника и идет в хвостохранилище.

Внизу конуса крепятся задвижка и чугунный патрубок, через который пульпа с каменными частицами меньше 5 мм подается в грунтосборник. Частички более 0,14 мм быстро осаждаются, поэтому попадают в трубу виброзатвора-обезвоживателя. Таким образом получается отсортированный, промытый песок с влажностью до 9%, который по ленточному конвейеру подается на склад.

Т.е. достаточно крупные частицы песка под воздействием силы тяжести оседают на дно конусообразного чана, откуда через разгрузочное отверстие могут удаляться периодически или non-stop.

Конструкция и характеристики сгустительной воронки СВ

В основную комплектацию сгустительной воронки входит грунтосборник, внизу которого посредством эластичного рукава присоединен вибрационный затвор трубчатой формы.

Дополнительное оборудование воронки СВ составляют:

  • загрузочная воронка;
  • центробежное устройство;
  • пластинчатое сито с уступчатыми проёмами для воздуха;
  • выводное устройство для запылённого воздуха изнутри дезинтегратора грохота, состоящее из вентилятора, воздушных труб и пылеулавливающего оборудования.

Технические свойства сгустительной воронки марки СВ

Параметр Значение, единица измерения
Марка воронки СВ-4500 / СВ-5000
Диаметр слива Минимум 4,5 / 5,0 м
Площадь осаждения 16 / 20 м²
Рабочий объем 40 / 46 м³
Длина 5,48 / 6,15 м
Ширина 5,31 / 6,0 м
Высота 5,29 / 4,95 м
Вес конструкции 3,434 / 4,136 т

Наиболее часто требуют обслуживания и замены изношенные корпуса воронок и приводы сгустителя. При необходимости обеспечим этими комплектующими оперативно и с учетом особенностей местного производства.

Заказать сгустительную воронку СВ по выгодной цене

Завод РиНМ предлагает заказать сгустительные воронки с доставкой во все регионы России и в страны ближнего зарубежья. Наши специалисты учитывают особенности каждого предприятия. Мы прорабатываем конструкцию и все параметры оборудования так, чтобы обеспечить его эффективность и предельную скорость осаждения. Оптовые закупщики и постоянные партнеры могут рассчитывать на скидки, специальные выгодные предложения.

Для заказа продукции и уточнения деталей сотрудничества звоните по телефону +7 (382) 298-41-37 или отправляйте нам заявку с сайта или на электронную почту tomsk@rezervuar-met.ru.
