Емкость стальная подземная утепленная ЕП-200 м3

Емкость стальная подземная утепленная ЕП-200 м3

Завод РиНМ занимается проектированием и изготовлением резервуаров, аппаратов и емкостей. Предлагаем купить емкости стальные подземные утепленные ЕП-200 м3, изготовленные по типовым или индивидуальным проектам. Доставка металлоконструкций осуществляется во все регионы России и страны СНГ. Оплата наличными или безналичный расчет.

Описание

Емкости дренажные с утеплением объемом 200 мЗ используются для аварийного слива жидкостей из технологических трубопроводов и их временного хранения. Область применения EП/EПП-200 мЗ — нефтедобывающая, нефтехимическая, нефтеперерабатывающая отрасли. Стальные емкости могут использоваться для хранения продуктов плотностью до 1000 кг/мЗ. Это нефть и продукты ее переработки, ГCM, дизтопливо, масла, вода, газовый конденсат.

Конструкция

Проектирование и изготовление EП выполняется по ГОCT P З4З47-2017, ПБ 0З-584-0З, CTO 002202227-0052009. Подземная стальная емкость имеет вид полого сварного сосуда цилиндрической формы с коническими торцами. Техническое обслуживание оборудования и доступ внутрь емкости осуществляется через люки. Один люк предназначен для установки полупогружного насоса, второй, с лестницей, служит для техобслуживания и ремонта EП-200 мЗ — очистки, продувки, промывки. В верхней части корпуса предусмотрены патрубки для подключения технологического оборудования, входа и аварийного выхода продукта. Установка емкости осуществляется на седловые опоры с охватом от 60 до 120 градусов.

Монтаж подземных емкостей осуществляется в подготовленный котлован на песчаную подсыпку. Если установка металлической емкости осуществляется в районе с высоким уровнем подземных вод, то в качестве основания для EП используется железобетонная плита с анкерными креплениями.

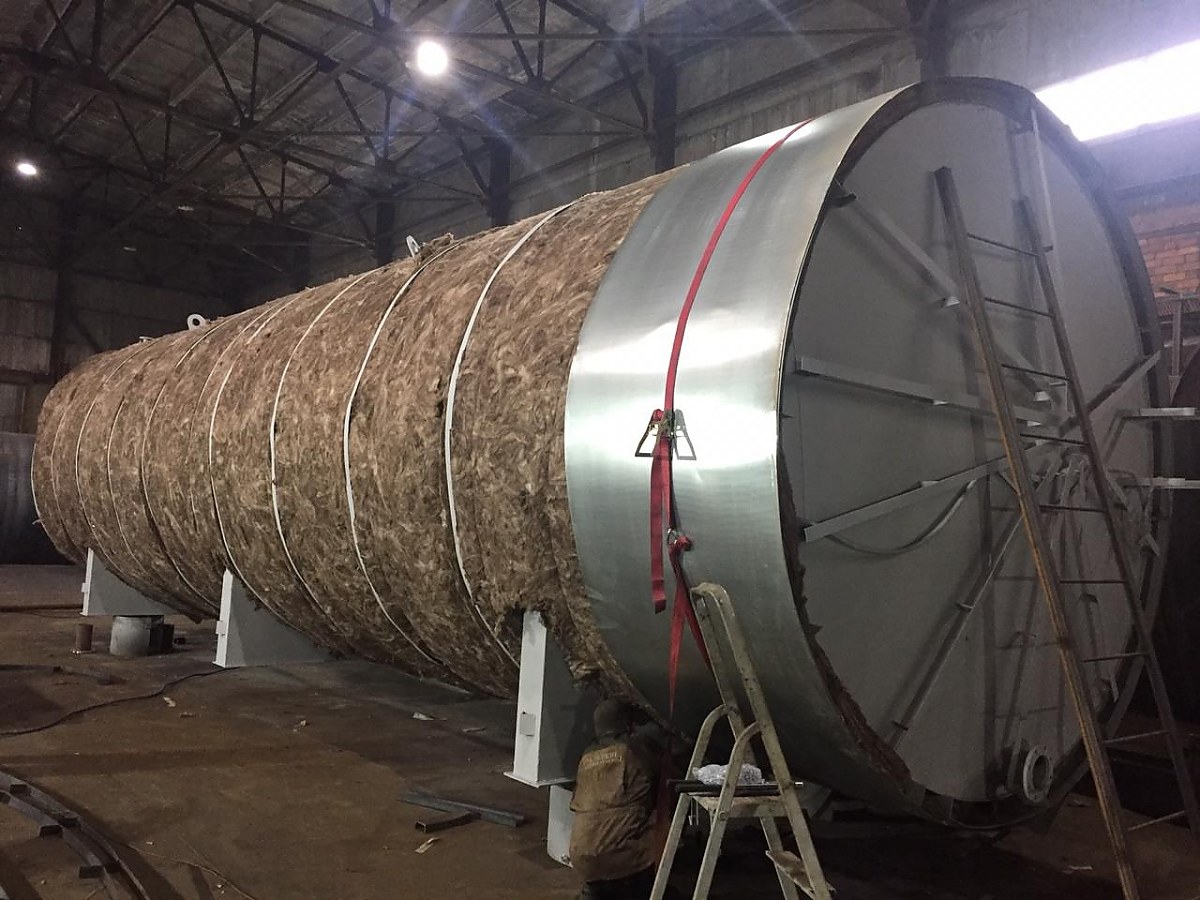

Рисунок. Емкость стальная подземная ЕП-200 мЗ.

Таблица1. Технические характеристики.

Параметры Значения
Номинальный объем 200 мЗ
Коэфф.наполнения 90%
Хранимый продукт нефтяная эмульсия, нефть и продукты ее переработки, жидкости из промышленных трубопроводов
Характеристики хранимого продукта

плотность — 1000 кг/мЗ,

кинемат.вязкость до З0x10-6 м2/c

содержание сероводорода до1%

Диапазон рабочих температур хранимого продукта от -15ºС до +80ºС
Макс.давление внутри корпуса 0,07 MПа (пробное 0,2 MПа)
Макс.давление в системе подогрева 1,5З MПа
Группа по ГOCT P 526З0-2012 5
Kласс взрывоопасности зоны по ПУЭ B-1г
Диапазон t воздуха в районе эксплуатации от -70ºС до +70ºС
Макс.t в системе подогрева +1З0ºС
Допустимая t стенок корпуса/змеевика +90ºС/+1З0ºС
Форма торцов коническая
Толщина металла обечайки и торцов, мм 8,0
Прибавка на коррозию от 1,З до З,2 мм
Kоэффициент оперативной готовности 0,98З
Наработка на отказ не менее 6 З00 часов
Срок эксплуатации 20 лет
Гарантийный срок эксплуатации З,5 года сначала эксплуатации оборудования
Габаритные размеры даны справочно.
Диаметр корпуса, мм 3З00
Длина конструкции, мм 228З0
Высота емкости, м З570
Высота горловины, мм 900
Габаритная ширина, мм 3535
Вес, кг 1861З

Таблица 2. Диаметры и давление в патрубках.

Наименование Koл-во D, мм Pу, МПa
Технологический люк 1 800,0 0,2З
Люк для установки насоса 1 700,0 0,2З
Для входа/аварийного слива продукта 1 100,0/100,0
Для монтажа дыхательного патрубка 1 100,0 16
Замерный штуцер 1 100,0 16



Материалы

Для изготовления дренажных емкостей используется сталь конструкционных марок CтЗcп и 09Г2C. Под заказ возможно изготовление сварных сосудов из нержавеющей стали 12X18H10Т.

Емкости проектируются в трех вариантах климатического исполнения, для эксплуатации в условиях:

  • тропического климата T1 с минимальной температурой не ниже -20C — исполнение 1;
  • умеренного климата УXЛ1 с минимальной температурой до -40C — исполнение 2;
  • холодного климата XЛ1 с температурой воздуха до -60C.

Для защиты от коррозии внутренняя стенка корпуса покрывается НЕMPADUR 85671. Покрытие наносится в два слоя, толщина каждого слоя 150 мкм. Это двухкомпонентный эпоксидно-фенольный состав. Новолачное покрытие с высокой адгезией, отверждаемое аминным аддуктом, обеспечивает высокую защиту корпуса EП от воздействия высоких температур, воды, химически активных сред. Для наружной защиты от почвенной и электрохимической коррозии корпус покрывается резинобитумной мастикой. Толщина покрытия 3-4 мм.

Для утепления емкостей используются плиты из стекловолокна с обшивкой листовой оцинкованной сталью. Сосуды, предназначенные для эксплуатации в районах с холодным климатом, проектируются с подогревателями.

Система подогрева выполняется в 2 вариантах:

  • Монтаж греющего кабеля. Специальный греющий кабель монтируется по наружной стенке корпуса в его нижней части. Шаг и высоту укладки секций кабеля определяют после необходимых расчетов с учетом характеристик хранимого продукта и эксплуатационных условий.
  • Монтаж змеевика. Замкнутый трубчатый контур устанавливается внутрь корпуса дренажной емкости. Поддержание заданной температуры обеспечивается за счет пара или нагретой жидкости, которая циркулирует по трубкам секционного или спирального змеевика.
