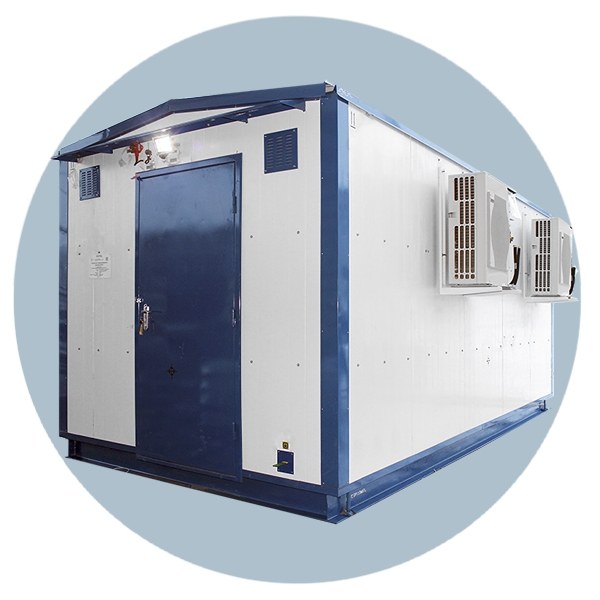

Блок-бокс охлаждающей жидкости

Блок-бокс охлаждающей жидкости

Блок-бокс охлаждающей жидкости – это блочно-модульная металлическая конструкция заводского изготовления. Оснащена гидромодулем, сухим охладителем, электрооборудованием, приборами КИПиА, системами отопления и вентиляции. Используют для охлаждения жидкой рабочей среды с последующей ее подачей в циркулирующую систему технологического оборудования.



Технические параметры

Блок-бокс охлаждающей жидкости используют во всех регионах РФ. Изделие имеет широкий диапазон технических параметров:



Технические характеристики Значение
Температура окружающей среды, °С от -60 до +55
Допустимое ветровое давление, кПа, не больше 0,45
Расчетная масса снегового покрова, Па 1,5
Влажность воздуха при температуре +15 °С, %, не больше 80
Высота монтажа над уровнем моря, м, не больше 1000
Срок эксплуатации, лет 30



При оформлении заказа уточняйте технические параметры приобретаемого изделия. От этого будет зависеть выбор используемого материала, толщина утеплителя, вид защитного покрытия, технические характеристики электрооборудования.



Особенности конструкции

Согласно типовому проекту блок-бокс охлаждающей жидкости может иметь различные размеры: 3х3 м, 3х6 м, 6х9 м, 6х12 м, 6х15 м и так далее. Независимо от габаритов, модульная конструкция состоит из жесткого металлического каркаса, утепленных стен, пола и потолка. Кровля может быть плоской или двухскатной.



В заводских условиях модуль комплектуют входными металлическими или металлопластиковыми дверьми, медным электрическим кабелем соответствующего сечения, энергосберегающими лампами, выключателями и розетками. Устанавливают инженерные системы отопления и вентиляции. На пол кладут стальной рифленый лист, толщиной больше 4 мм.



Изделие соответствует технике безопасности, на входе установлен электрический щит с предохранителями, пол застелен резиновыми ковриками, в наличии огнетушитель и аптечка. Для предотвращения внештатных ситуаций гидромодуль и градирня разделены внутренней перегородкой.



К преимуществам блок-бокса относится: надежность конструкции, высокая мобильность, простота монтажа, возможность перепланировки помещения с минимальными затратами потребителя.



Технологический цикл

Блок-бокс охлаждающей жидкости предназначен для охлаждения рабочей среды, ее подачи в систему охлаждения технологического оборудования под заданным давлением.



Рабочая среда попадает в гидромодуль, где может смешиваться с охлажденной жидкостью, находящейся в системе. Под воздействием насоса она направляется в охладитель для охлаждения до заданной температуры. Остывшая жидкость накапливается в буферной емкости, сглаживающей колебания давления и температуры. Выходя из гидромодуля, хладоноситель направляется к потребителю. На нагнетательном патрубке установлен байпас. Регулируя его вентиль, выставляется пропускная способность рабочей среды. Излишки возвращаются в гидромодуль.



Антифриз заливают в систему через специальное отверстие или предохранительный клапан. С помощью компрессора в мембранный бак закачивают воздух, создавая избыточное давление 2 Бар. Перемещается рабочая среда под действием насосного оборудования, воздух попадает в буферную емкость и выходит через газоотвод. В рабочем режиме манометр должен показывать давление не меньше 1 Бар. В противном случае систему нужно дозаправить гликолем.



Комплект поставки

Завод Резервуаров и Негабаритных Металлоконструкций производит блок-боксы охлаждающей жидкости разной комплектации. В соответствии с техническими условиями ТУ 3683-001-64137682-2010 в комплект поставки могут входить следующие элементы:

  • блок-бокс;
  • гидромодуль;
  • сухая градирня;
  • теплоизоляция;
  • приборы КИПиА;
  • электрооборудование;
  • система трубопровода;
  • противопожарная сигнализация;
  • отопительное и вентиляционное оборудование.

К каждому модулю прилагается техпаспорт и руководство по эксплуатации. Для технического обслуживания предусмотрен ремкомплект с запасными частями, инструментами и принадлежностями.



Завод РиНМ принимает заказы любой сложности. Изготавливаемая нами продукция соответствует государственным и отраслевым стандартам, техническим условиям, производственному циклу охлаждаемого оборудования. При изготовлении блок-боксов охлаждающей жидкости на заказ учитываются все требования потребителя. Заключая с нами долгосрочный договор, заказчик может рассчитывать на технологическое обслуживание металлических конструкций, их ремонт и модернизацию в течение всего срока эксплуатации.
