Бак аккумулятор горячей воды БАГВ-200 м3

Бак аккумулятор горячей воды БАГВ-200 м3

Бак-аккумулятор горячей воды вместимостью 200 кубометров – буферный резервуар, с расширенным функционалом. Водные запасы необходимы для снижения риска гидроударов, нивелирования компенсационных нагрузок при пиковом потреблении. Аккумуляторные емкости БАГВ включаются в системы ГВС и отопления предприятий, жилого сектора, используется для хранения нагретой воды на ТЭС.

БАГВ-200 м3 - конструктивные особенности

Конструкция компенсационной емкости регламентируется ГОСТом 23118-2012. Для изготовления используется сертифицированная сталь:

  • Конструкционная общего назначения Ст3сп;
  • Высокопрочная низколегированная 09Г2С;
  • Хромоникелевая, легированная титаном и молибденом.

Выбор марки металлопроката зависит от пожеланий заказчика и климатических условий региона установки бака. Углеродистый прокат подвергается антикоррозионной защите. Применяются герметизирующие жидкости и составы, соответствующие нормативам, указанным в методических указаниях РД 153-34.1-40.504-00, препятствующие аэрации. Вспомогательные металлоконструкции грунтуются и покрываются водостойкой эмалью. Для исключения электрохимической коррозии металла монтируется катодная защита.

В типовых конструкциях предусматривают:

  • Авторегуляторы, исключающие перелив воды;
  • Датчики для контроля температуры, давления;
  • Дренажную систему, облегчающую сброс подготовленной хозводы.

Для безопасности обслуживающего персонала монтируется ограждение по верхнему краю буферного бака.

Количество секций строго не регламентируется, практикуется изготовление многосекционных баков для хранения жидкости различной степени нагрева. Каждая камера герметичная, с индивидуальными патрубками, системой слива/наполнения, индивидуальной горловиной.

Принцип действия бака-аккумулятора БАГВ-200 м3

Буферный резервуар врезается в тепломагистраль или трассу ГВС так, чтобы обеспечивалась постоянная циркуляция жидкости. Внутри емкости для этого монтируется змеевик, по которому циркулирует теплоноситель. За счет этого жидкость остывает достаточно медленно. Теплопотери снижаются утеплением стенок бака с внешней стороны. При необходимости в емкости дополнительно устанавливается контурная система подогрева или ТЭНы. В резервуаре исключаются резкие перепады температуры, режим контролируется автоматически.

Эксплуатационные характеристики БАГВ-200 м3

параметр единицы измерения значение
диаметр и высота емкости мм 6630/6000
стеновые пояса толщина 5
количество шт. 4
объем рабочий м3 170
номинальный 200
фактический 206
свойства воды расчетная плотность кг/м3 1000
  температура эксплуатации °С +95
диапазон t окружающей среды -40/+65
избыточное давление (газовое пространство) кПа 2
степень вакуумизации 0,25
расчетное давление МПа 0,07
теоретическая скорость коррозии (углеродистые стали) мм/год 0,1
масса (зависит о марки используемого проката) тн 12,7–14

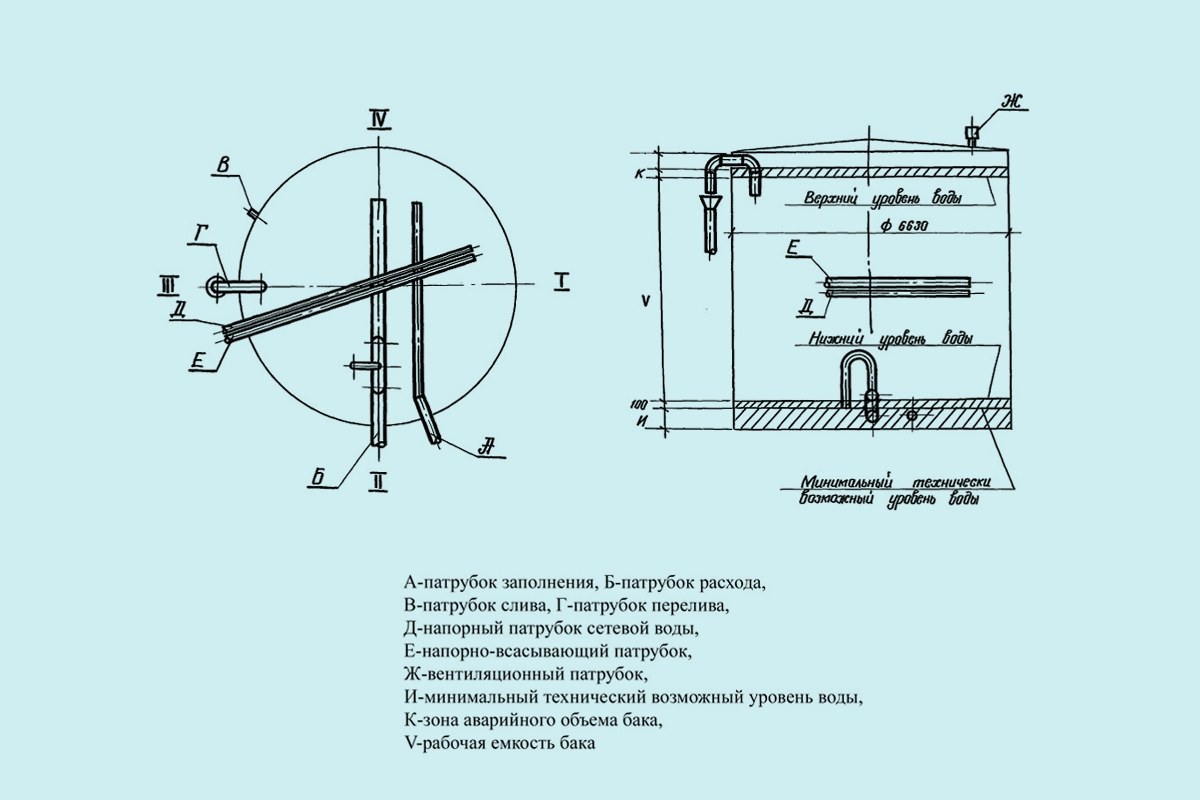

Устройство БАГВ-200

Для изготовления бака используется рулонная сталь толщиной от 4 мм. Вертикальный цилиндрический резервуар устанавливается на ровное основание (бетон, асфальтовое покрытие). Плоское днище усилено утолщенными окрайками. Коническая щитовая крыша опирается на центральную опору и стенки цилиндра. В корпусе предусмотрены патрубки для наполнения емкости и слива воды, а также технологические люки для обслуживания. Бак-аккумулятор комплектуется металлической лестницей и технической площадкой. В качестве изоляции используется маты из минеральной ваты. Обшивается теплоизоляционный слой стальным листом толщиной 0,7 мм. В дополнительную комплектацию входят бандажи, защищающие конструкцию от разрушения при больших ветровых и снеговых нагрузках.

Монтаж БАГВ-200 м3

Емкости доставляются на объект в готовом виде или комплектом для сборки с элементами, подготовленными для стыковки и последующей сварки внахлест. Швы на герметичность проверяются методами неразрушающего контроля. После монтажа проводятся гидравлические испытания с избыточным давлением. Затем монтируется трубная обвязка. Возможна поставка и установка необходимого технологического оборудования, контрольно-измерительных приборов и автоматических звуковых, световых сигнализаторов.
